在砌体结构工程施工阶段，砌墙、批荡施工项目属于基础工程项目，在施工管理上如麻痹大意，将会出现开裂、空鼓、整体起伏不平、边角弯曲等现象，甚至影响抗震功能。因此，只有严格管理、规范施工，做好自检、专检和交接检，才能有效杜绝安全事故的发生和质量隐患的出现。

一、砌墙

目的：按照设计方案，在不影响承重结构的前提下，对部分区域进行砌筑施工，以达到区域划分和使用功能独立的效果。

施工步骤：墙体放样→基础处理→砌筑→钢筋拉结→上沿收口。

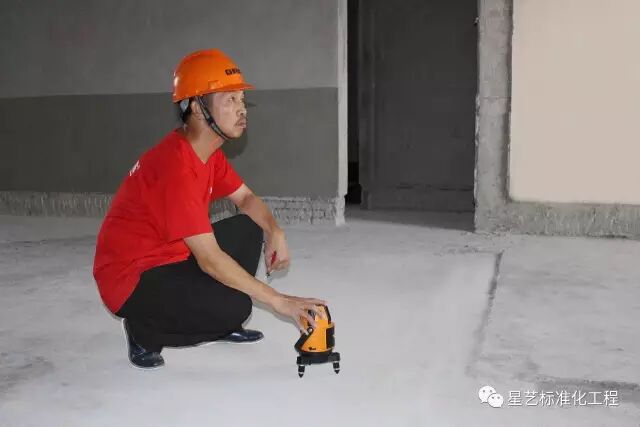

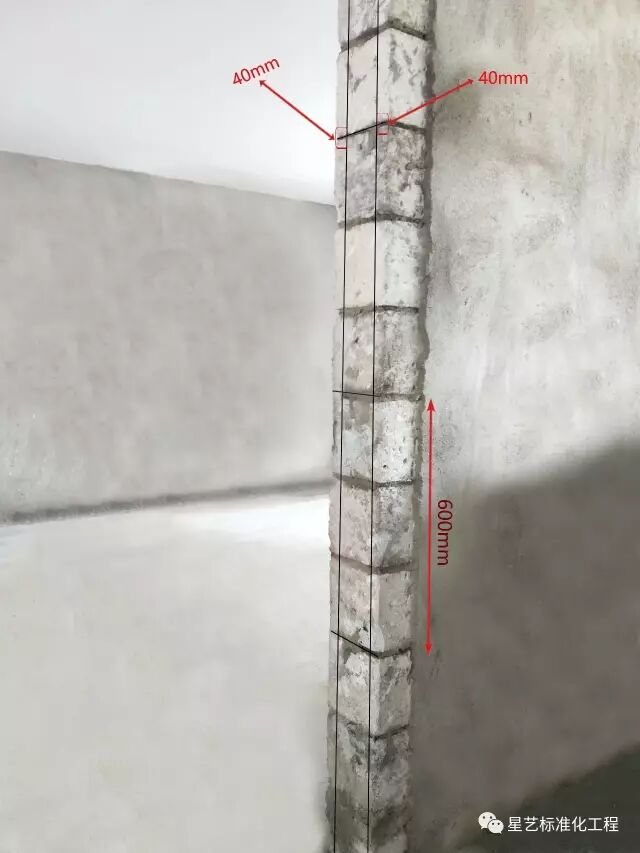

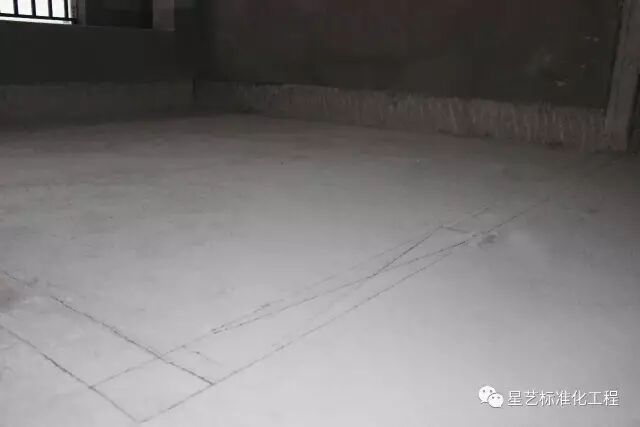

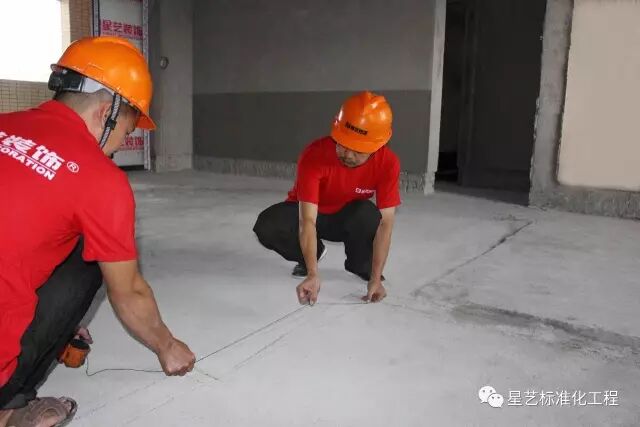

图1-3：墙体放样

目的：准确定位，复核施工图相关数据。

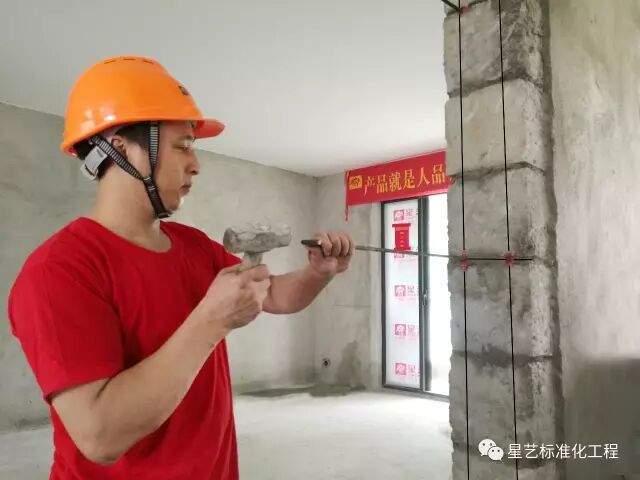

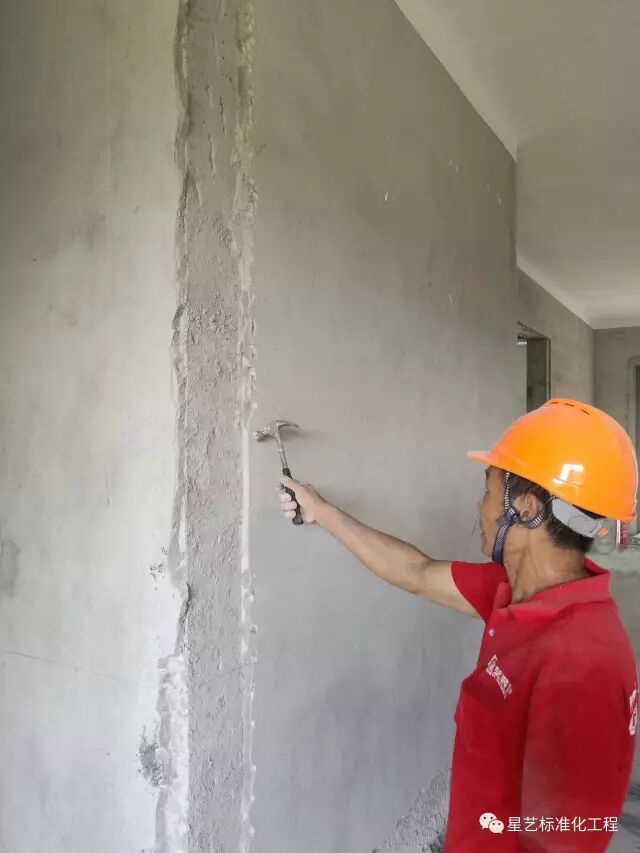

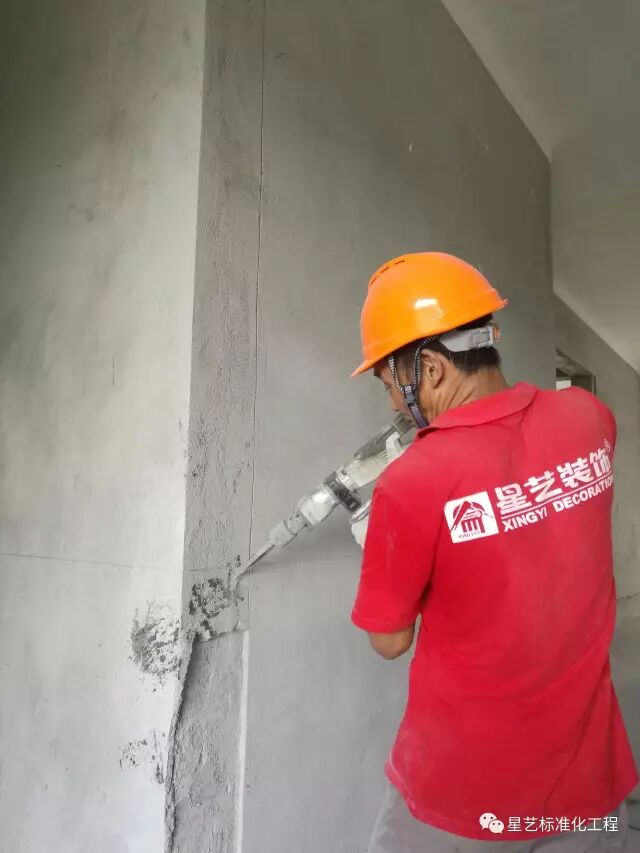

图4-5：基层与砌体接触面批荡层清除及打毛

目的：增强交接位拉结力。

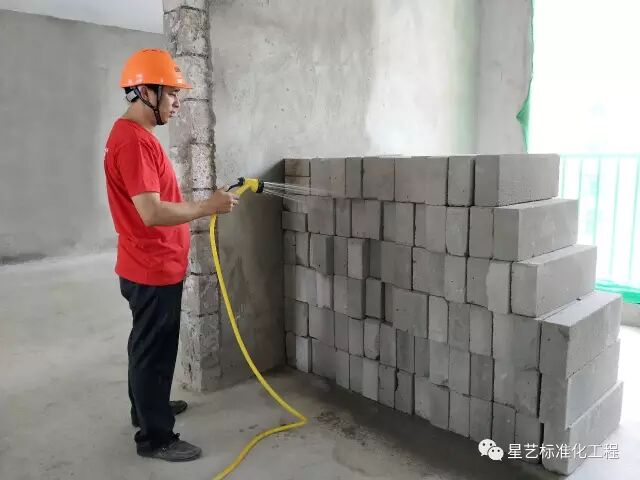

图6：砖砌块浇水湿润

注：提前一天充分湿润，砌筑时利于砂浆与砖体之间的粘结。

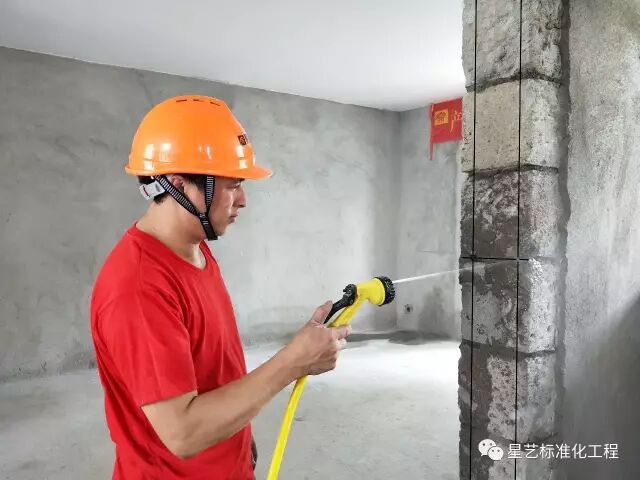

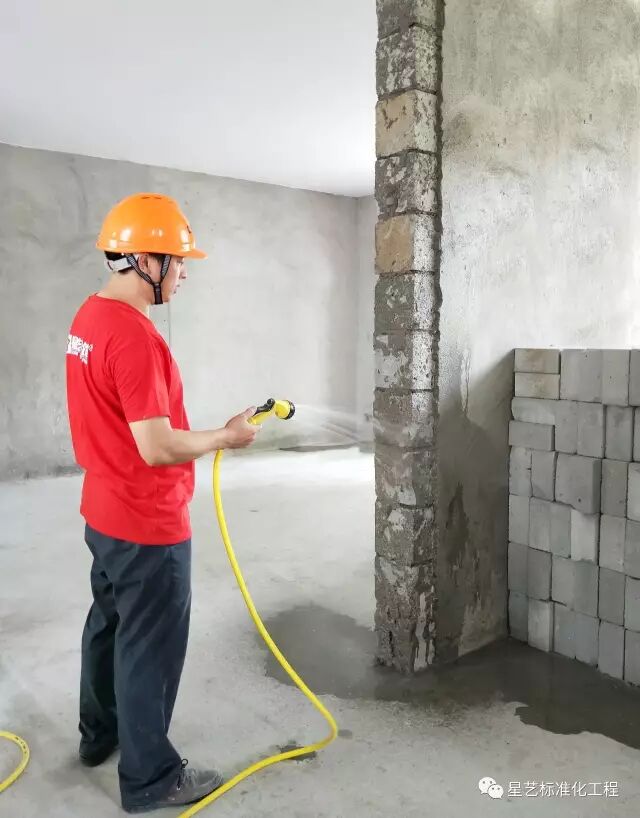

图7：砌筑基层洒水湿润

图8：拉结筋弹线定位

拉结钢筋基本规定：

（1）砌筑墙体厚度≤100mm，应放置一根θ6mm拉结钢筋；

（2）砌筑墙体厚度>100mm，应放置两根θ6mm拉结钢筋；

（3）拉结筋间距沿墙高不应超过600mm。

图9：竖向均分拉结筋固定点

植筋

基本规定：

（1）θ6mm钢筋植入旧墙体≥100mm，伸出新砌体≥500mm；

（2）钢筋末端应有90°弯钩。

图10：钻孔

注：根据标注位置钻孔，且孔深不少于100mm。

图11：冲洗孔洞灰尘

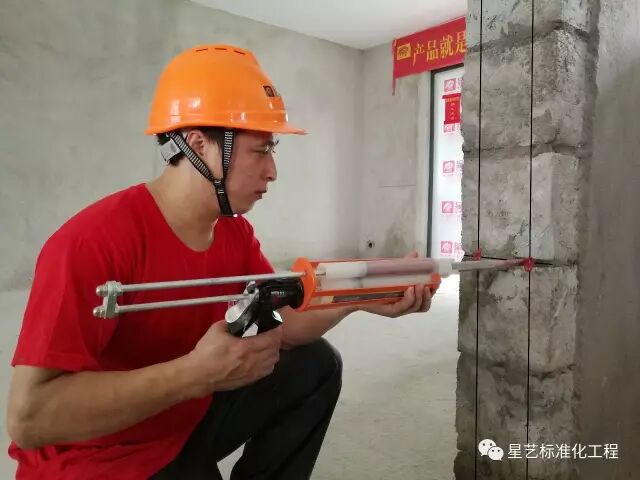

图12：顺孔洞注射植筋胶

图13：植入钢筋

图14-15：植筋展示

图16：起角

注：从第一皮砖起挂一条水平线，与垂直线相交，确保整墙垂直度和平整度。

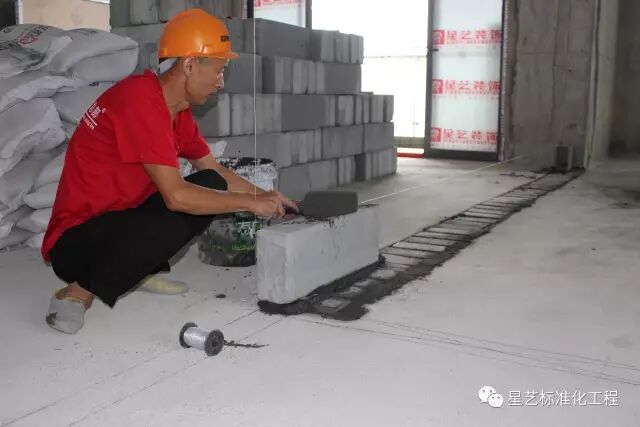

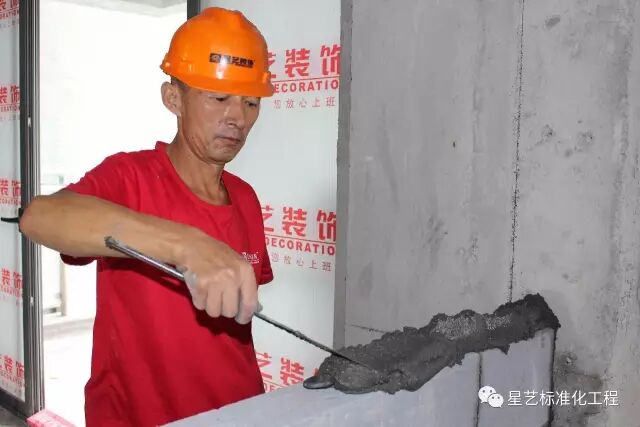

图17：铺浆

注：铺浆长度≤750mm；当砌筑砂浆初凝后，砖体被撞动或需移动时，应将砂浆清除后再铺浆砌筑。

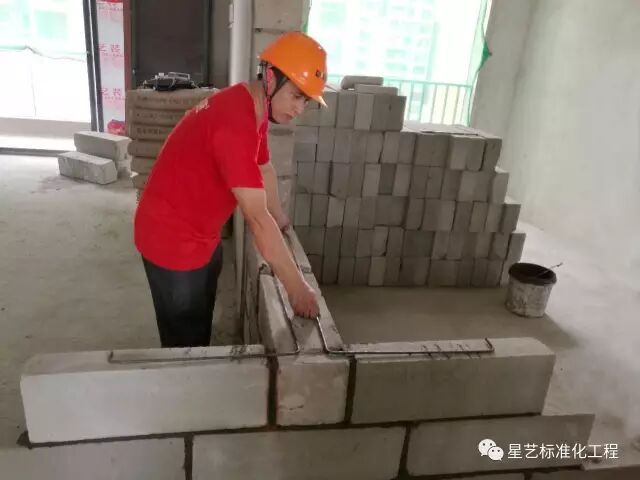

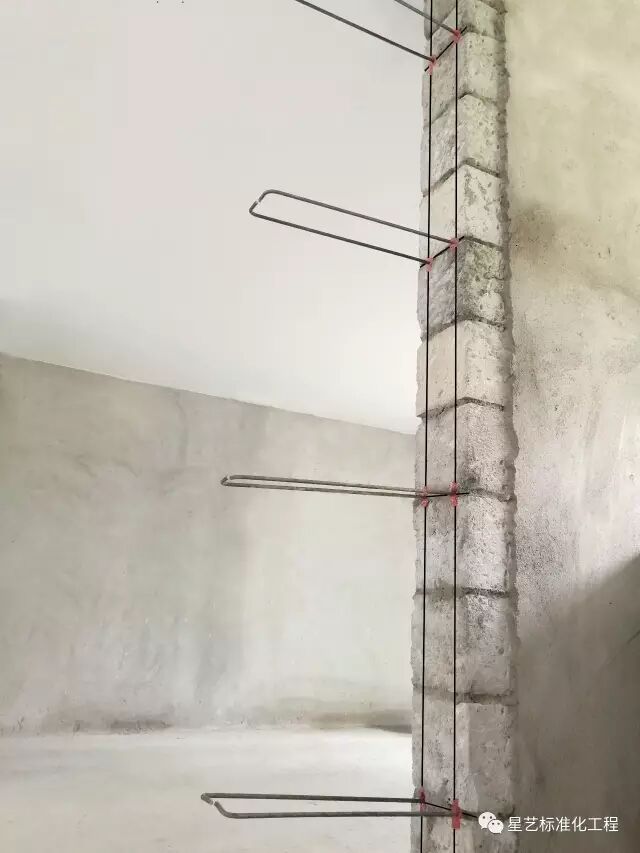

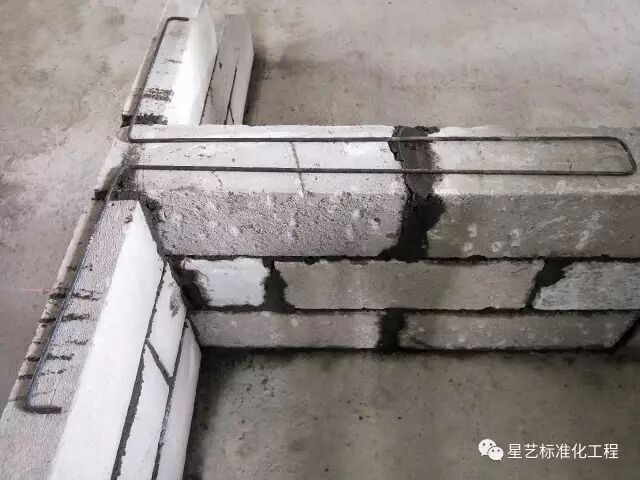

图18-20：T型砌体植筋拉结示意

注：埋入长度为每边均不应小于500mm，垂直距离长1000mm，钢筋末端应有90°弯钩，增强抗震功能。。

图21：日砌高度不超过2m或一步脚手架高度

注：防止砌筑墙体过高导致整墙沉降受影响。

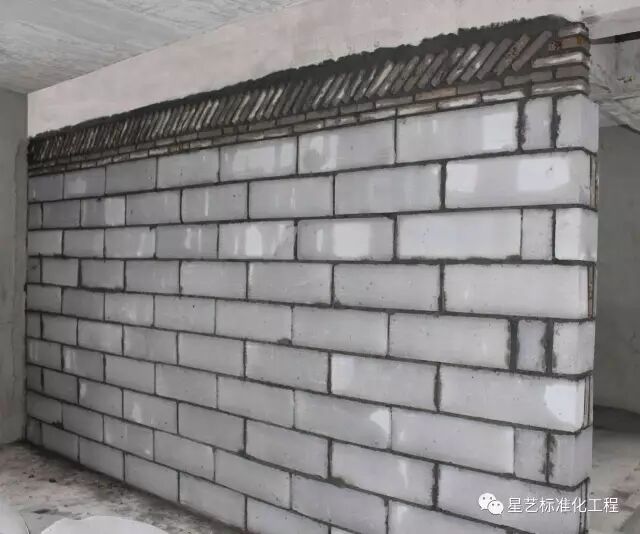

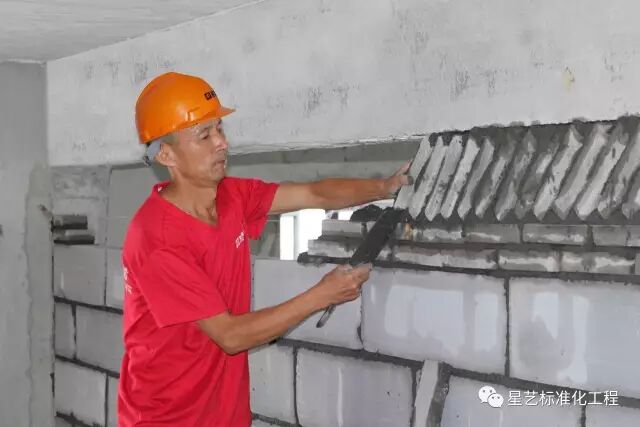

图22-23：上沿收口

注：砌筑至梁底200mm处作45°斜砌处理；防止平行开裂。

图24：高度超3m或长度超3.5m应做横竖支撑梁

二、批荡（抹灰）

目的：使得新砌墙体表面平整，便于铺贴或扇灰，同时起到保护墙体以及防水、隔热、隔声的作用。

横向冲筋施工说明：1、改变传统冲竖筋的施工方法，预防因竖筋过多，筋条自身误差而影响墙面整体平整度；2、冲筋间距：筋条与地面横向平行间距为600mm，筋条与筋条横向平行间距为1400-1600mm（根据墙体实际高度可适量调整）。

施工步骤：新砌体检查清理→挂网→洒水→冲筋→批刮→保养。

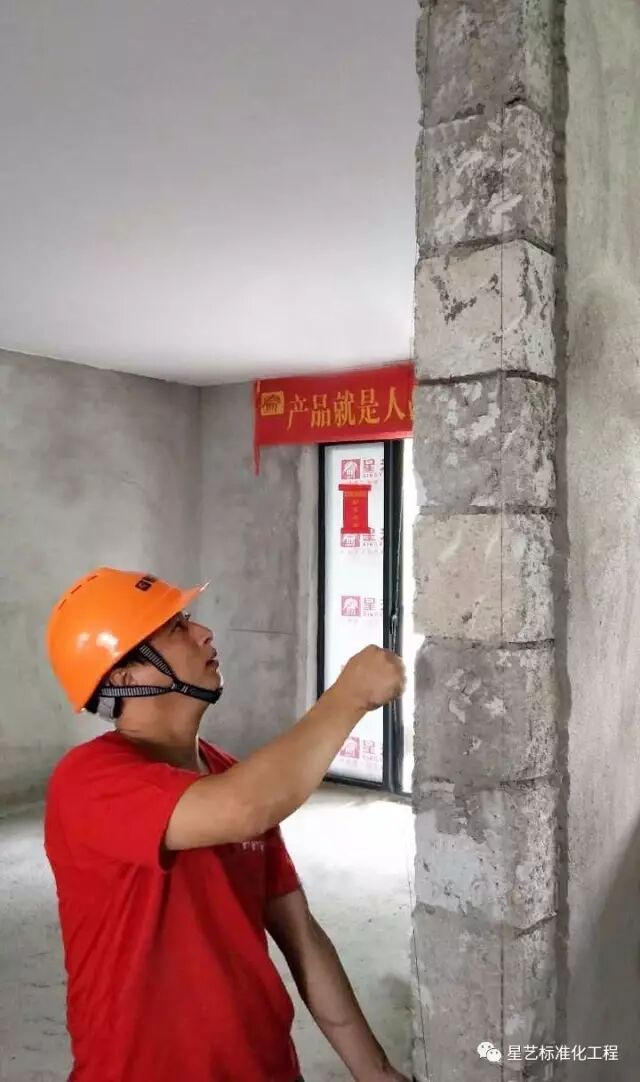

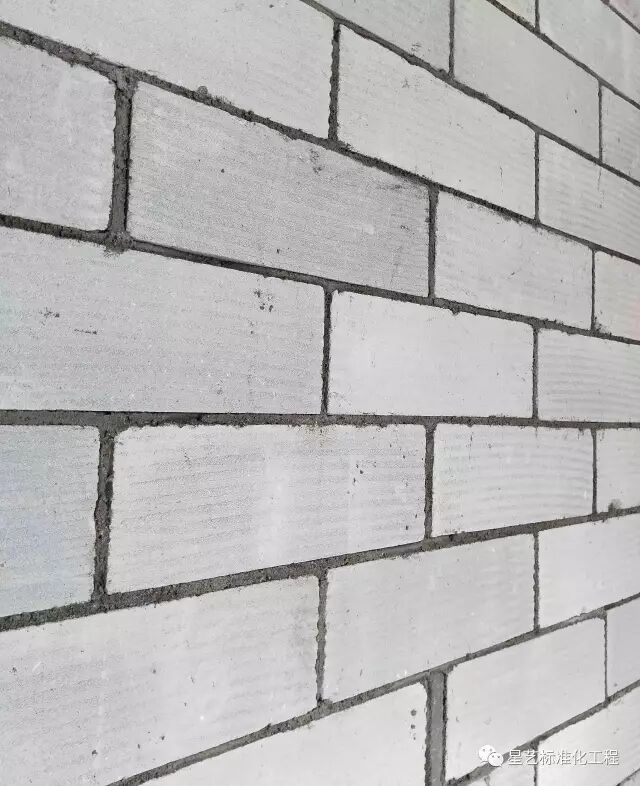

图25-26：检查新砌体灰缝饱满度（不透光）

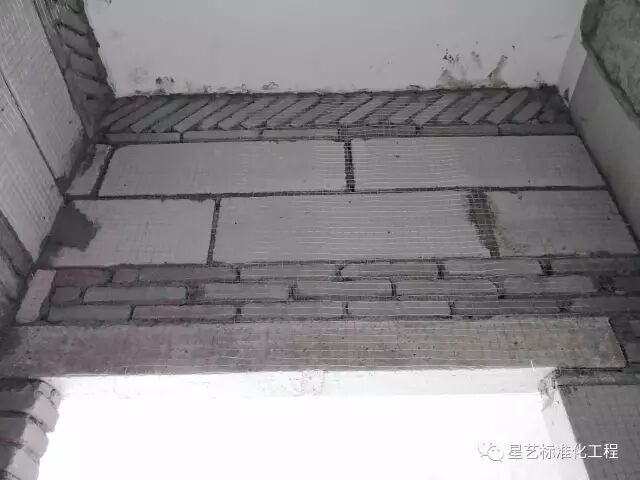

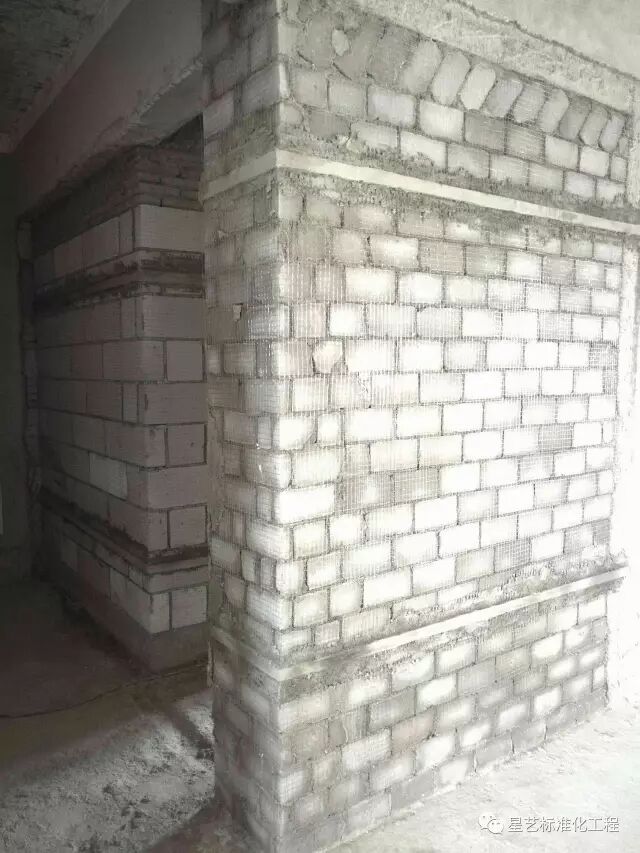

图27-29：新砌墙双面挂网，门头梁搭接到位

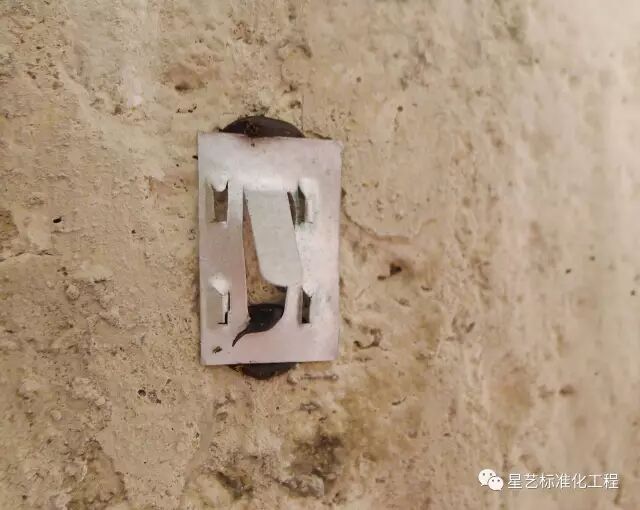

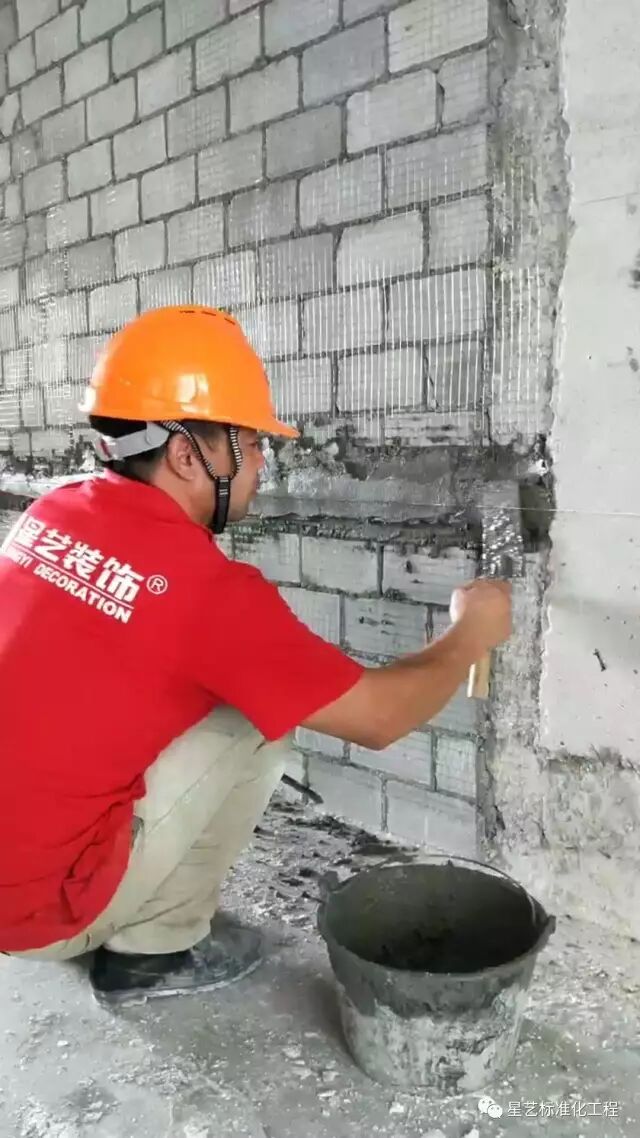

1、使用批墙专用锚固件（保温钉）进行挂网粘合，确保挂网牢固，不起拱；

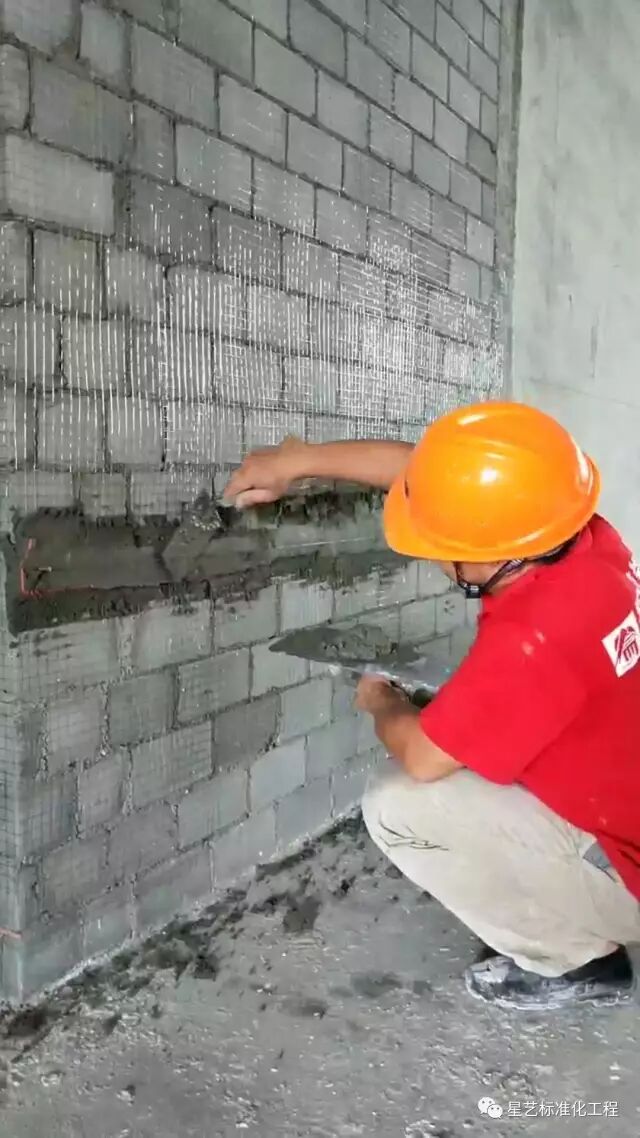

2、挤少量保温钉专用胶于保温钉尾部，直接搓压在施工面上，待2-3小时干后便可挂网。

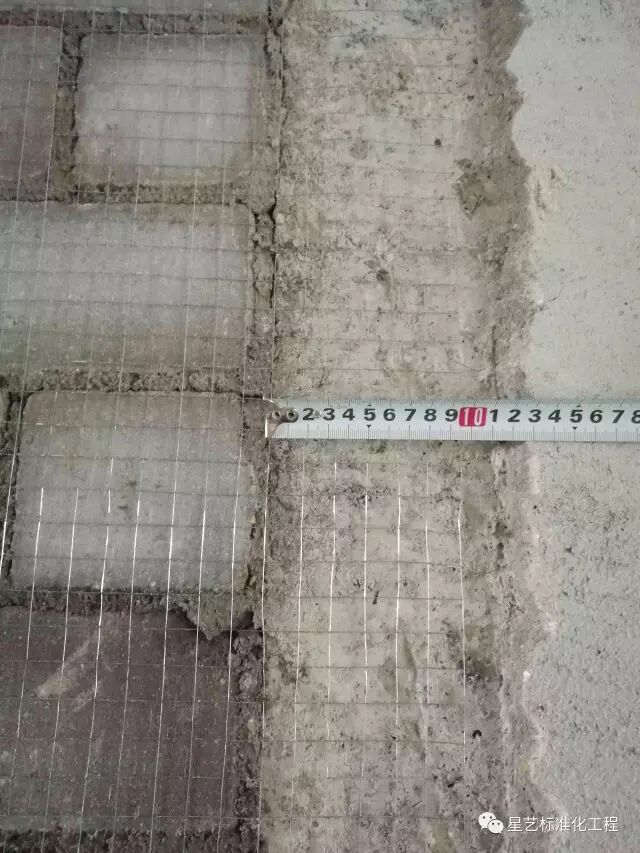

图30-31：新老墙挂网搭接

注：搭接宽度不少于100mm。

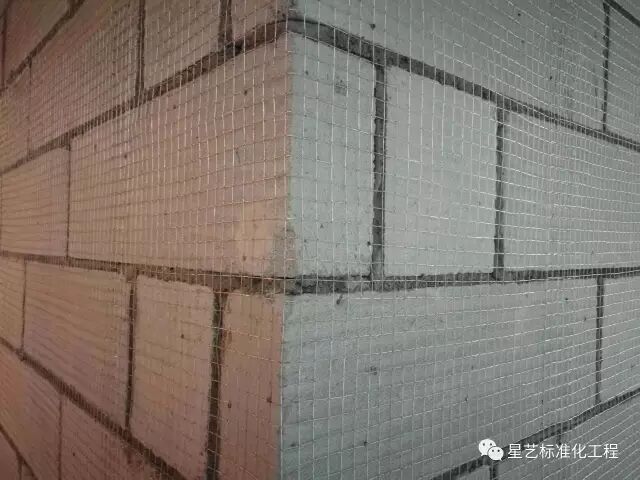

图32-33：挂网固定严密、无起拱、回弹现象

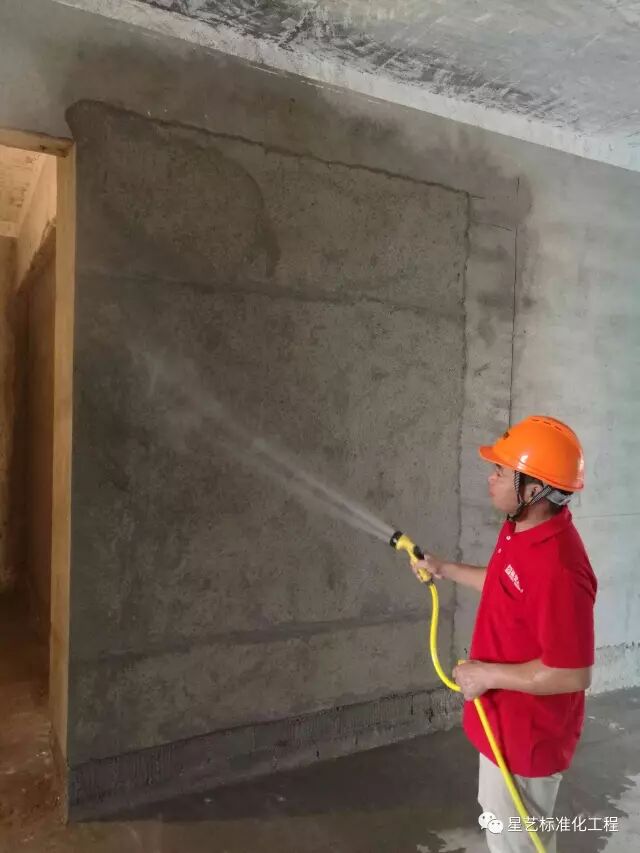

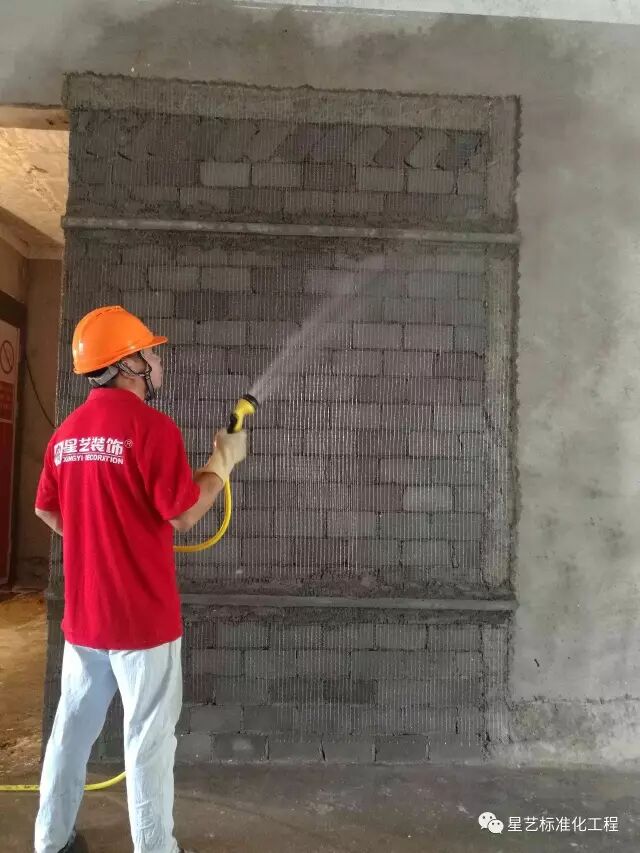

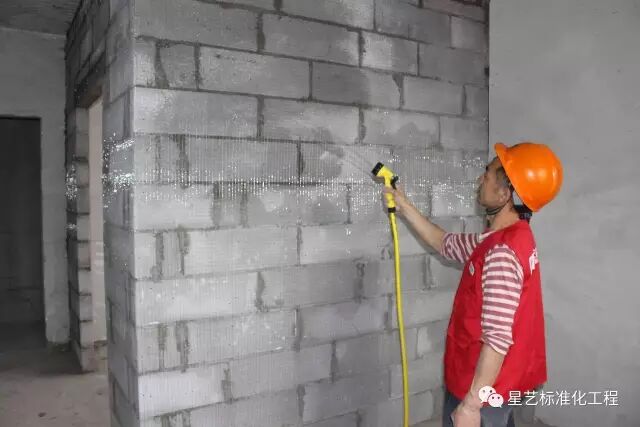

图34：冲筋前洒水湿润墙体

目的：预防因墙体过于干燥而影响冲筋质量。

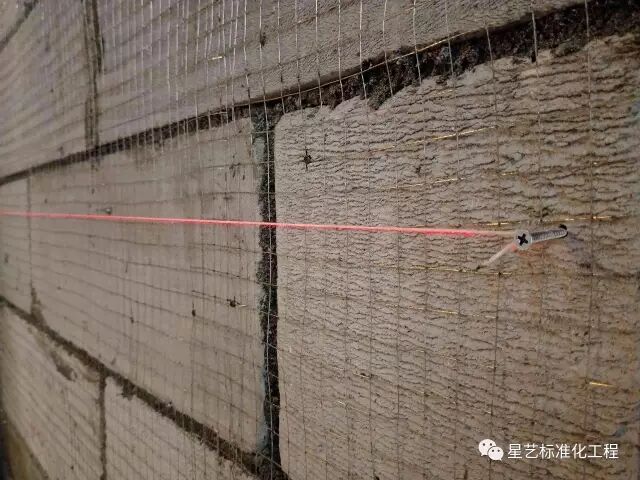

图35：冲筋（红外线垂直投影并找出最高点）

图36：冲筋（钢卷尺上下垂直测量出冲筋高度）

注：筋条间距1400-1600mm之间，可根据实际高度适量调整。

图37-38：冲筋

1、两端螺丝钉固定，钉帽外截面与红外线垂直投影吻合；

2、拉线控制冲筋平整度。

图39-40：冲筋（砂浆顺线依次找平）

图41：冲筋（2m刮尺搓平砂浆）

注：确保筋条与控制线吻合。

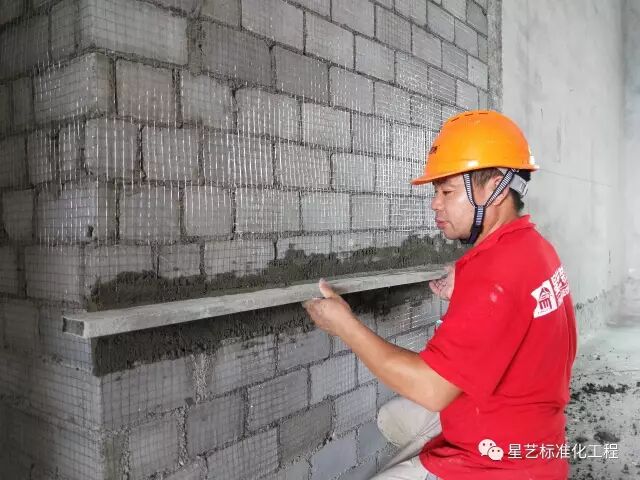

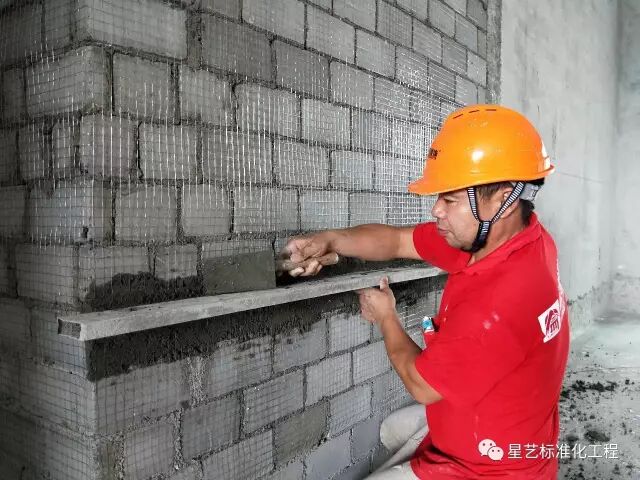

图42-43：冲筋（2m刮尺压住筋条并刮除四周余浆）

图44-45：冲筋完成（筋条宽度为30-40mm）

图46：洒水湿润

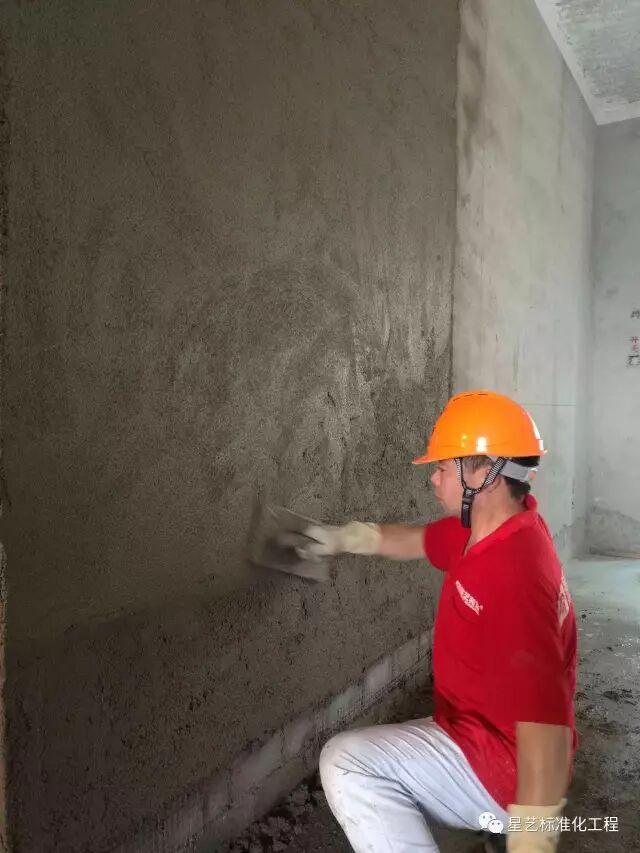

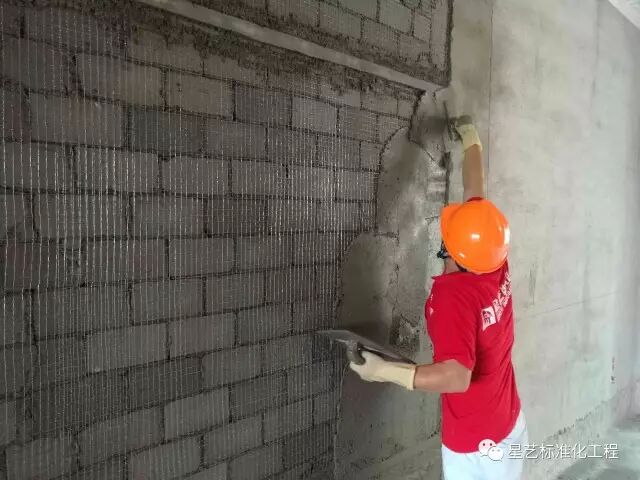

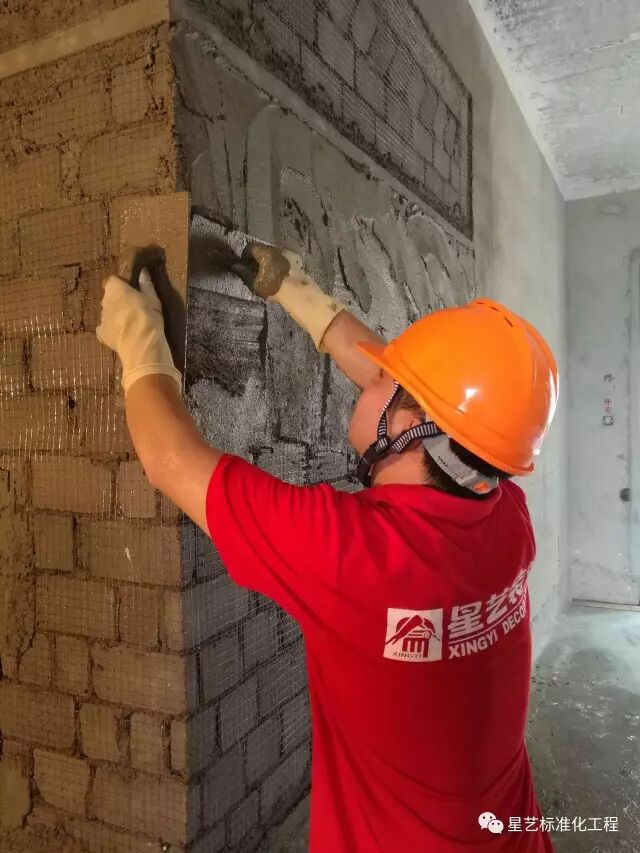

图47-48：批刮

注：分层批刮，当批荡总厚度超过35mm时，应采取加强措施。

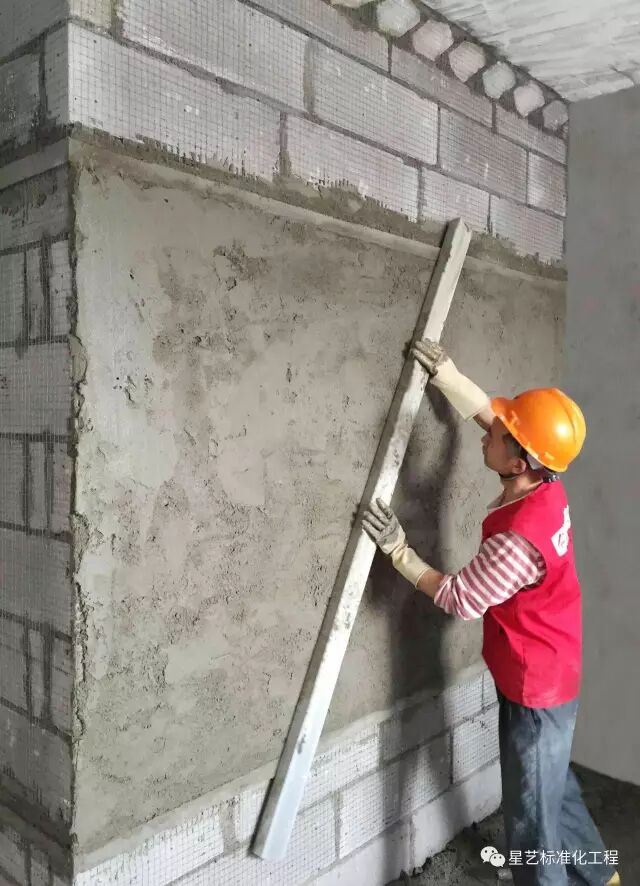

图49：2m刮尺顺筋刮除多余砂浆

图50：填补、压平

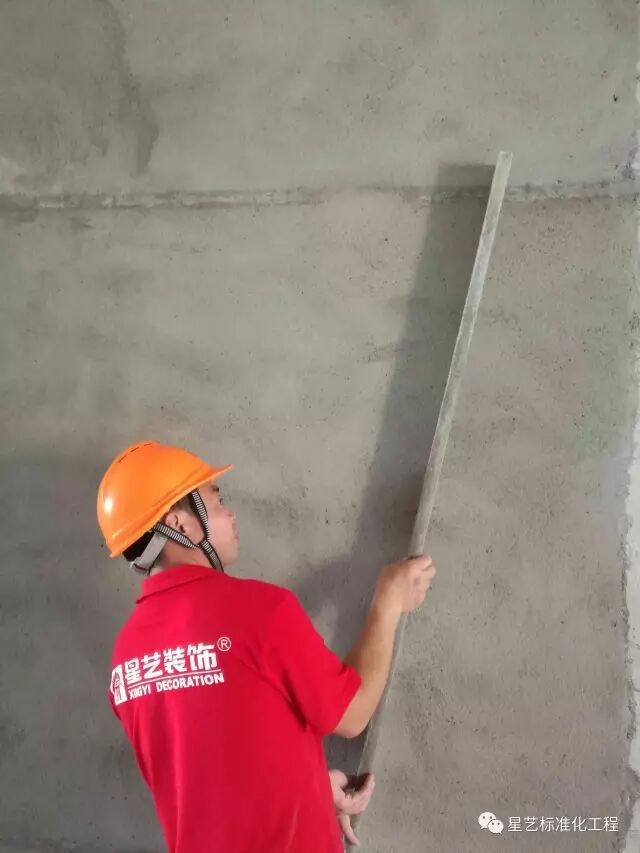

图51：自检墙面平整度

图52：待干12小时后，洒水保养

注：保养次数不少于3次。
